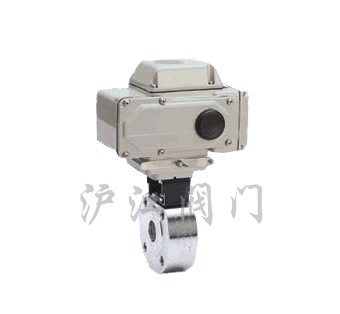

电动对夹式硬密封球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




阀门特性

法兰: UNI2223 和 2229 PN16 DIN2501 BL.1
UNI(PN25-40-64-100)根据要求发货 不锈钢ANSIB16.5 - 不锈钢ANSIB16.10 (150 RF, 300 RF, 600 RF)
通用规格: BS 5351 ("防火" 根据要求遵循BS 6755 )
工作温度: -20℃ 至+450℃ (+280℃ 特殊PPL密封).
工作压力: PN16, PN25 - PN40 - PN64 (根据要求发货 )
流体范围:空气、水、气体、石油和石化产品、腐蚀性介质。
带保温套的阀门根据要求发货

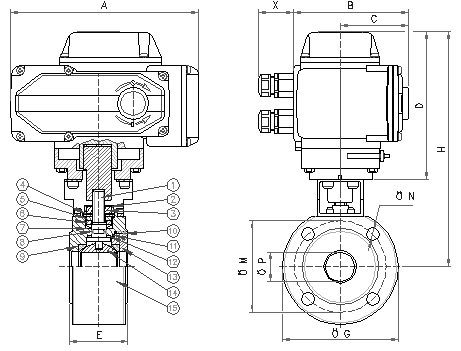

阀门材料
1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 螺母夹 Nut holder 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
3) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
4) 弹簧 Spring 不锈钢 ANSI301 1.4310 UNIX12CrNi 17 07
5) 垫圈 Washer 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
6) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
7) 顶部密封 至p sealing ** 聚四氯乙烯 P.T.F.E.
8) O环 O-Ring ** 氟橡胶 VITON
9) 密封圈 Seals 聚四氯乙烯 P.T.F.E.
10) O环 O-Ring 氟橡胶 VITON
11) 环型螺母密封 Ring nut sealing 聚四氯乙烯 P.T.F.E.
12) 底部密封 Bot至m sealing 聚四氯乙烯 P.T.F.E.
13) 环型螺母 Ring nut * 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
14) 球体 Ball * 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
15) 阀体 Body * 不锈钢 ANSI316 1.4408
* 不锈钢304按要求提供
** DN125 - 150 聚四氯乙烯密封没有O环。
尺寸表
直径 mm. 15 20 25 32 40 50 65 80 100
尺寸 mm. DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
通径  mm. 15 20 25 32 40 50 65 80 100
A mm. 207,5 207,5 207,5 207,5 256,5 256,5 256,5 256,5 381
B mm. 122,5 122,5 122,5 122,5 156,5 156,5 156,5 156,5 242
C mm. 68 68 68 68 94 94 94 94 137
D mm. 163,5 163,5 163,5 163,5 185 185 185 185 234
X mm. 44 44 44 44 44 44 44 44 44
E mm. 35 38 42 50 60 70 95 118 140
ΦG mm. 90 100 110 130 140 165 185 200 220
ΦM mm. 65 75 85 100 110 125 145 160 180
ΦN mm. M 12/4 M 12/4 M 12/4 M 16/4 M 16/4 M 16/4 M 16/4 M 16/8 M 16/8
ΦR GAS 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8" 1/8"
T. of cycle 50/60 Hz s. 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5 15 - 12,5
H mm. 234,5 237,5 243 249,5 295 302 325 335 395
重量 Kg. 6,7 7,3 7,9 9,3 15,4 15 19,7 29,3 44,9

订货须知:

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
