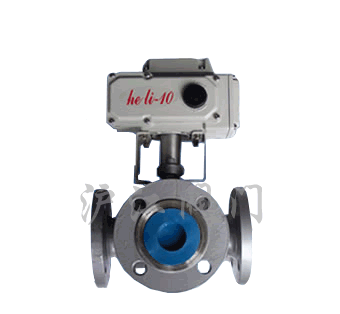

ZBF23QS-6～150型双动自保持球阀主要是由阀体和驱动机构组成，是一种二位三通自保持阀门，既可手动，又可电动。在接到开（关）阀信号后，驱动机构得电带动球阀阀芯转动，阀芯转到位后驱动机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°，阀功能切换一次。 　 　BF22QS-6～150型双动自保持球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求，对流体进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛应用于电力、石化、冶金等部门，以远程控制管道介质的流通与中断.     特点 ZBF23QS-系列型双动自保持球阀采用球面密封结构，无内漏，比传统结构电磁阀密封性能更好，耐压和工作压力等级更高。 球阀驱动采用进口执行机构，防护等级为IP65，可满足水电站潮湿环境要求。 对介质清洁度不作严格要求。 阀位置有现场机械显示和开关接点输出。 可在现场手动操作

技术参数：

额定压力：1.6MPa，其它压力可定做，最高压力可达6.4MPa，亦可适用于真空管道 介 质：油、水、无强腐蚀性气体 环境温度：0～45℃ 介质温度：≤150℃ 相对湿度：≤95%RH 电源电压：DC220V DC24V AC220V AC110V （优先选用交流等级） 连接方式： 通径(mm)   10      15     20    25 连接螺纹  G3/8    G1/2   G3/4   G1 开关阀时间：7s、14s    型号       L      H     D1    D     n-?d ZBF23Q-40    180    410   110   150    4-?18 ZBF23Q-50    200    460   125   165    4-?18 ZBF23Q-65    220    480   145   185    4-?18 ZBF23Q-80    250    500   160   200    8-?18 ZBF23Q-100   280    520   180   220    8-?18 ZBF23Q-125   320    550   210   250    8-?18 ZBF23Q-150   360    580   240   285    8-?24

四. 外形尺寸、安装

１.安装前请详细参阅安装及外形尺寸图   ２.连接管路前应将管内清理干净，不得有铁屑、锈铁皮等杂物。   ３.不可安装在有水溅到的地方。   4 .接入电源时，检查电压等级是否一致，检查阀位指示是否相符。   5 .出厂时产品均有卡套式管接头，要求用户选用合适的铜管或不锈钢管
