首页 > 产品系列 > 电动球阀 > 电动超薄型球阀

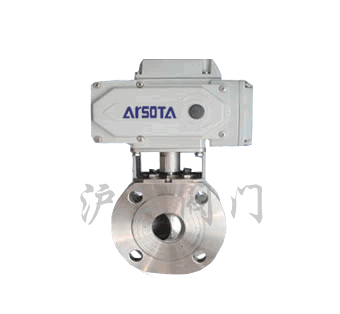

电动超薄型球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

大田QB1-10单口排气阀


一、产品[电动超短型球阀]的详细资料:

产品型号:Q971F

产品名称:电动超短型球阀

产品特点:该阀由DCL系列精小型电动执行器与超短球阀组成,和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。电动超短型球阀,电动球阀,超短型球阀。



二、电动超短型球阀主要外形和连接尺寸单位(mm):

Q971F-16

通径DN

d

L

D

K

D1

n-Md

f

H

W

mm

in

15

1/2″

14

35

90

65

46

4-M12

2

190

196

20

3/4″

19

38

100

75

56

4-M12

2

195

196

25

1″

24

42

110

85

65

4-M12

2

210

196

32

1 1/4″

29

50

130

100

76

4-M16

3

220

196

40

1 1/2″

38

60

145

110

84

4-M16

3

230

196

50

2″

48

70

160

125

99

4-M16

3

265

196

65

2 1/2″

64

95

180

145

118

4-M16

3

300

255

80

3″

76

118

195

160

132

8-M16

3

325

255

100

4″

95

140

215

180

156

8-M16

3

350

255

125

5″

118

195

245

210

184

8-M16

3

375

255

150

6″

150

280

280

240

211

8-M20

3

420

255

200

8″

200

350

335

295

266

12-M20

3

460

255

结构长度:Q/OLF002-88
法兰标准:JB79亦可按GB9113、ANSI B16.5、JIS B2212

订货须知:

一、①电动超短型球阀产品名称与型号②电动超短型球阀口径③电动超短型球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的电动超短型球阀型号,请按电动超短型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
