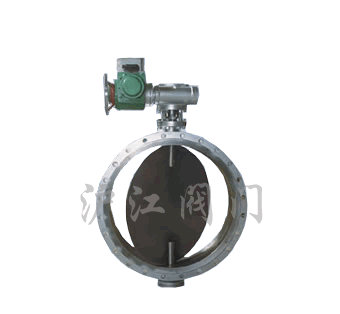

电动通风蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




二、产品概述:

通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

三、主要参数:

公称压力(MPa)
0.05MPa
介质温度
-30℃~-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%

四、主要零件材料:

零件名称
阀体
阀板
阀轴
材料
碳钢
碳钢
碳钢、不锈钢

五、TD941W电动通风蝶阀主要外形连接尺寸单位(mm):

DN
D
D1
L
L1
L2
 n-Фd
b
300
405
370
120
716
220
8-12
10
350
455
420
140
786
240
8-14
10
400
505
470
140
924
270
12-18
10
450
570
530
160
999
295
12-18
10
500
620
580
160
1079
325
12-18
10
600
720
680
180
1140
380
16-18
12
700
820
780
180
1240
430
16-18
12
800
920
880
200
1344
490
16-18
12
900
1040
990
200
1444
540
16-18
14
1000
1140
1090
220
1544
590
20-18
14
1100
1240
1190
220
1644
640
20-18
14
1200
1340
1290
240
1744
690
20-18
14
1300
1440
1390
240
1864
760
20-18
16
1400
1540
1490
260
2020
810
24-18
16
1500
1640
1590
260
2120
860
24-18
16
1600
1740
1690
280
2240
980
24-18
16
1700
1840
1790
280
2340
1030
28-22
16
1800
1940
1890
300
2440
1096
28-22
16
1900
2040
1990
300
2540
1146
32-22
16
2000
2150
2090
320
2640
1196
32-26
16
2200
2360
2300
340
3252
1296
36-26
16
2400
2560
2500
360
3452
1396
36-26
18
2600
2760
2700
380
3652
1496
40-26
18
2800
2960
2900
400
3852
1596
40-26
18
3000
3190
3110
400
3896
1698
44-30
18
3200
3390
3310
440
4110
1798
44-30
20
3400
3590
3510
440
4396
1898
48-30
20
3600
3790
3710
480
4636
1998
48-30
20
3800
4000
3910
480
4886
2098
52-30
22
4000
4210
4120
520
5160
2210
52-30
22

订货须知:

一、①TD941W电动通风蝶阀产品名称与型号②TD941W电动通风蝶阀口径③TD941W电动通风蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电子式TD941W电动通风蝶阀型号,请按TD941W电动通风蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
