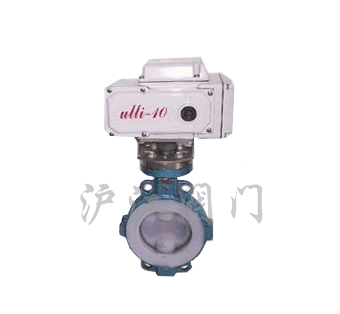

ZAJD型电动调节碟阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图 尺寸图


一、产品[电动调节碟阀]的详细资料:

产品型号:ZAJD型

产品名称:电动调节碟阀

产品特点:ZAJD型电动蝶阀有开关型和智能型二种,蝶阀与DTR执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、阀体:

公称通径:50-400mm
公称压力:PN1.0,1.6,2.5MPa
连接形式:法兰式按JB/T78-59 JB79-59对夹式法兰连接
材 料:HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度:常温型:-20oC~+200oC 散热型:-40oC~+450oC

三、阀内组件:

阀芯形式:阀板

流量特性:直线特性或等百分比特性

材 料:HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯

四、执行机构:

类型:可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

五、ZAJD型电动调节碟阀规格参数表:

公称通径DN
50
65
80
100
125
150
200
250
300
350
400
流量系数(Kv)
110
180
232 8
368
656
735
1240
2025
2712
3875
503
动作范围
0-90o
允许压差△P
小于公称压力(1.6MPa)
泄漏量Q
按GB/T4213-92,为Kv值的10-4
环境温度oC
-20~60oC
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1 350:1
配用执行机构
DTR—05 10PSQ101381RSA-05
DTR— 20PSQ201381RSC-30
DTR-40PSQ501381RSC-50
DTR-60PSQ701



六、ZAJD971电动对夹式蝶阀尺寸:

公称通径DN
L阀度
H
H1
D2
Z-фd
D1
L1
L2
50
43
452
80/112
120/125
4-18
165
208
120
65
46
475
88/115
136/145
4-18
185
208
120
80
46/49
516
96/120
160
8-18
200
208
120
100
52/56
551
115/140
185
8-18
220
208
120
125
56/64
566
128/170
210
8-18
220
208
120
150
56/70
606
140/180
240
8-22
285
256
156
200
60/71
731
175/210
295
8-22
340
256
156
250
68/76
778
202/240
355
12-22
395/405
256
156
300
78/83
830
242/290
410
12-22
445/460
256
156
350
78/92
996
266/320
470
16-22
505/520
346
156
400
102
1058
298/350
515/525
16-26
565/580
346
156

注:表中数据XX/XX,“H1”为软密封/硬密封;“D1、D2”为压力1.0Mpa/1.6Mpa

七、ZAJD941电动法兰式蝶阀外形尺寸:

公称通径DN
L阀厚
H
H1
D2
D1
Z-фd
L1
L2
50
108
539
825/112
165
125
4-18
208
120
65
112
554
925/115
185
145
4-18
208
120
80
114
569
100/120
200
160
8-18
208
120
100
127
614
110/138
220
180
8-18
208
120
125
140
649
125/164
250
210
8-18
208
120
150
140
725
1425/175
285
240
8-22
256
156
200
152
835
170/208
340
295
8-22/2-22
256
156
250
165
890
1925/243
395/405
350
12-22/12-26
256
156
300
178
995
2225/283
445/460
400
12-22/12-26
256
156
350
190
1155
2525/310
505/520
460
16-22/16-26
346
156
400
216
1225
2825/340
565/580
515
16-26/16-30
346
156

注:表中数据XX/XX,“H1”列为软密封/硬密封;“D2、Z-?d”列表示压力1.0MPa/1.6MPa

八、型号编制说明:

Z
A
J
D
9
71
F
16
P
G
自控阀门
执行机构类型:
位移 特征:
阀门代号:
传动形式:
连接形式:
密封面材料:
公称 压力:
阀体 材质:
温度类型:
-
D:表示PS系列
J:表示角行程
Q:表示球阀
9:表示电动
41:表示法兰
F:表示四氟乙烯
16:表示1.6MPa
C:表示碳钢
G:表示中温型
-
R:表示3810系列
S:表示直行程
D:表示碟阀
6:表示气动
11:表示丝扣
H:表示金属硬密封
25:表示2.5MPa
P:表示不锈钢
常温省略
-
A:DTR系列
-
V:表示V形球阀
-
71:表示对夹式
-
40:表示4.0MPa
R:表示316
-
-
-
-
-
-
-
-
64:表示6.4MPa
F46:表示阀体衬四氟
-

订货须知:

一、①ZAJD型电动调节碟阀产品名称与型号②ZAJD型电动调节碟阀口径③ZAJD型电动调节碟阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZAJD型电动调节碟阀型号,请按ZAJD型电动调节碟阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
