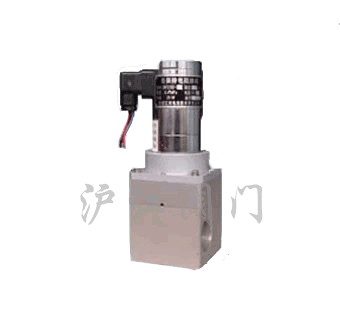

ZBF22Q自保持电磁球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、概述:

    ZBF22Q-6~250型电磁球阀是二位二通自保持自动阀门,其开(关)阀由内、外部回路共同控制,当开(关)阀信号接通时,线圈励磁,产生旋转力矩,带动球阀阀芯转动,阀芯转到全开(关)位置时,阀内部机构自断电,阀保持开(关)位置。
本阀采用球面密封,它比传统线密封的电磁阀密封性能更好,使用寿命更长;其线圈因瞬时带电,节省电能,延长使用寿命。
ZBF22Q-6~250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时,对流体的流向不作要求,对流体的进、出口压力不作要求,对介质的清洁度不作严格要求,可广泛用于电力、石油、化工、冶金等部门,用以远程控制管道中介质的流通与中断。

二、典型用途:

1、控制电站冷却用水
2、电站密封用水
3、电站供油管道油路的开断。

三、特点:

1.本阀采用球阀结构,增强密封性能,延长使用寿命。
2.线圈瞬时带电,避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求,电磁阀两腔口互为进、出口。
4.因其直通结构,对介质清洁度不作要求。
5.对进、出口工作压力不作要求,在0~2.5MPa压力范围内均能正常工作。
6.工作时,需要内、外部回路共同作用方能转换阀的关、闭状态,故即便外部开关信号误动 作,只要内部回路正常,不会引起阀误动。
7.本阀全部采用不锈材料,确保良好运行。

四、工作原理:

假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通,当外接开阀信号(开关)接通,线圈通电,产生旋转力矩M,M带动球阀阀芯转动,转到阀处于全开位置时,阀内部开阀回路自动切断,线圈断电,阀保持全开,处于开阀状态。此时,阀内部关阀回路自动接通,以备下次关阀。
当外接关阀信号(开关)接通时,线圈带电,产生旋转力矩M,M带动球阀阀芯转动,转到阀处于全关时,内部关阀回路自动切断,线圈失电,阀保持全关,处于关闭状态,此时,阀内部开阀回路自动接通,以备下次开阀。

五、技术参数:


● 公称压力:1.6Mpa,其它压力等级可定做,最高压力可达6.4MPa
● 工作压差:0~2.5MPa间任何压力均可,亦适用于真空管道
● 工作介质:空气、油、水
● 介质温度:0~150℃
● 介质流向:正、反向均可
● 环境温度:-20~40℃
● 相对湿度:≤95%

● 电 源:DC 220V、110V、48V AC 220V、110V

● 功率:

通径
10
15
20
25
32
螺纹
G3/8
G1/2
G3/4
G1
G11/4

● 外形尺寸:
● 开关时间:6秒
● 安装方向:垂直方向
● 连接方式:螺纹、法兰连接。

螺纹连接:

通径
10
15
20
25
32
40-100
125-250
功率
75W
75W
75W
75W
75W
150W
308W

六、ZBF22Q自保持电磁球阀外形尺寸、安装:

型号
L
H
D1
D
n-d
ZBF22Q-32以下
74*66*210
ZBF22Q-40
180
260
110
150
4-10
ZBF22Q-50
200
275
125
165
4-18
ZBF22Q-65
220
295
145
185
4-18
ZBF22Q-80
250
310
160
200
8-18
ZBF22Q-100
280
330
180
220
8-18
ZBF22Q-125
320
365
210
250
8-18
ZBF22Q-150
360
395
240
285
8-24
ZBF22Q-200
400
470
295
340
12-24

法兰标准:GB9119-2000

1..安装时应安在水溅不到的地方。
2.接线时,请按下图连接。
3.电压允许在额定电压的±15%的范围内波动。
4.本品不需特别维护。
K1为开阀开关,K2为关阀开关,开关信号保持6秒以上位置开关接点供其它控制用1ZJ、2ZJ短时带电
A、 B为阀内部自断电开关,
B、 其打开、关闭自动互换。

订货须知:

一、①ZBF22Q自保持电磁球阀产品名称与型号②ZBF22Q自保持电磁球阀口径③ZBF22Q自保持电磁球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZBF22Q自保持电磁球阀型号,请按ZBF22Q自保持电磁球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
