蒸汽电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[蒸汽电磁阀]的详细资料：

产品型号：ZCZ（ZCK）

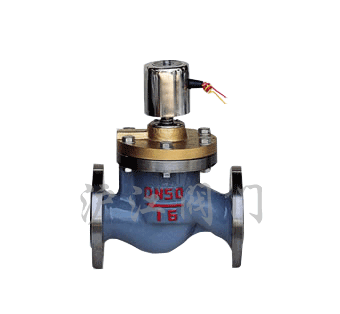

产品名称：蒸汽电磁阀

产品特点：本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。

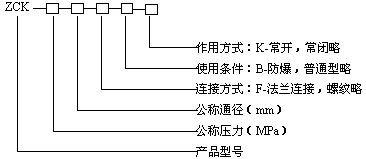

二、型号规格说明：

型号规格说明图

三、技术参数：

工作介质	煤气，空气等													-
公称温度℃	≤60													-
公称压力（MPa）	1.0													-
工作压差（MPa）	0.05~1.0							0.1~1.0						-
电源电压	AC220V其余规格可作特殊订货													-
使用寿命	按JB/T7352-94规定													-
额定流量系数（KV）														-
泄漏量 (ml/min)	按JB/T7352-94·F规定													-
公称通径（mm）	15	20	25		32	40	50		65	80	100	125	150
功耗（VA）	40、30			30										-

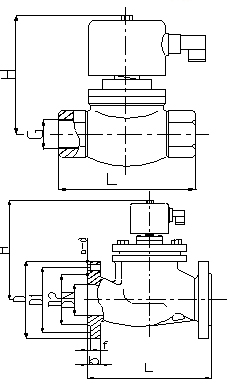

四、蒸汽电磁阀安装尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4 -Φ14
25	153	110	1	195	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	205	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	220	200	150	110	84	18	3	4 -Φ18
50	192	162	2	235	230	165	125	99	20	3	4 -Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8-Φ18
100	-	-	-	290	350	220	180	156	22	3	8-Φ18
125	-	-	-	365	400	250	210	184	22	3	8-Φ18
150	-	-	-	400	480	285	240	211	24	3	8-Φ22

订货须知：

一、①ZCZ（ZCK）蒸汽电磁阀产品名称与型号②ZCZ（ZCK）蒸汽电磁阀口径③ZCZ（ZCK）蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCZ（ZCK）蒸汽电磁阀型号，请按ZCZ（ZCK）蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
