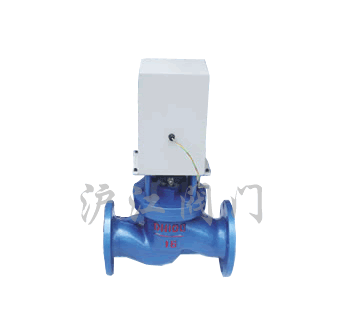

燃气电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

一、用途：

ZCM燃气电磁阀是适用于城市煤气、液体石油气、天然气、燃气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气加热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

二、ZCM燃气电磁阀技术参数：

工作介质	煤气、天然气等
介质温度℃	≤60
公称压力（MPa）	1.0
工作压差（MPa）	0～0.02						0～0.04
电源电压	AC220V其余规格可作特殊订货
额定流量系数（KV）	按JB/T7352-94规定
泄漏量（m1/min）	按JB/T7352-94·F规定
公称通径（mm）	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
功耗	50VA				90VA			170VA			470VA

三、ZCM燃气电磁阀安装尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	-	-	-	-	-	-	-	-
20	148	92	3/4	-	-	-	-	-	-	-	-
25	148	110	1	-	-	-	-	-	-	-	-
32	182	120	11/4	-	-	-	-	-	-	-	-
40	182	140	11/2	-	-	-	-	-	-	-	-
50	192	162	2	-	-	-	-	-	-	-	-
65	-	-	-	324	250	185	145	118	20	3	4-φ18
80	-	-	-	335	270	200	160	132	20	3	4-φ18
100	-	-	-	475	320	220	180	156	22	3	4-φ18
125	-	-	-	516	360	250	210	184	22	3	8-φ18
150	-	-	-	540	400	285	240	211	24	3	8-φ22
200	-	-	-	540	600	340	295	266	24	3	8-φ22
250	-	-	-	610	750	395	350	319	26	3	12-φ22
300	-	-	-	640	850	445	400	370	26	4	12-φ22

订货须知：
一、①ZCM燃气电磁阀产品名称与型号②ZCM燃气电磁阀口径③ZCM燃气电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCM燃气电磁阀型号，请按ZCM燃气电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
