首页 > 产品系列 > 过滤器 > UG型过滤器

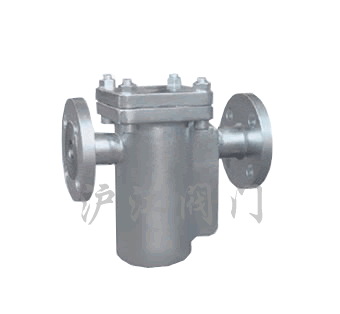

UG型过滤器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

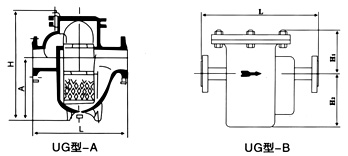

尺寸图


一、产品[过滤器]的详细资料:

产品型号:UG型

产品名称:过滤器

产品特点:广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量器、泵机、阀门、疏水器等设备。UG型过滤器,过滤器。

二、特点:

UG型压力损失小,流通面积大,抗污性强。排污方便。

三、主要性能规范:

Type
型号

Pressure Nominal(MPa)
公称压力

Working Temperature(℃)
工作温度

Filter Net Eye Number
滤网目数

APPlicable Media
适用介质

YG—W

2.0

300

20~150

Steam,Air,Water,Oil

YG—F

5.O

425

20~150

蒸汽、空气、水、油

、UG型过滤器技术参数表:

Type
型号

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

A

L

H

UG型一A

10

150

80

125

15

150

80

125

20

180

100

153

25

180

100

153

40

200

155

304

50

300

155

340

65

340

220

380

80

400

250

420

100

500

295

502

150

600

335

650

200

786

395

770

UG型一B

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

L

H1

H2

15

270

90

145

20

270

90

145

25

270

90

145

32

320

125

175

40

320

125

175

50

320

125

175

65

430

140

220

80

430

140

220

100

430

140

220

125

460

160

235

150

460

170

235

200

460

190

235

订货须知:

一、①UG型过滤器产品名称与型号②UG型过滤器口径③UG型过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的UG型过滤器型号,请按UG型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
