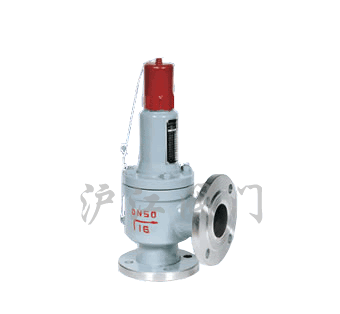

WA42Y波纹管安全阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[波纹管背压平衡全启式安全阀]的详细资料:

产品型号:WA42Y-25(16C/40)

产品名称:波纹管背压平衡全启式安全阀

产品特点:该阀门适用于存在变动背压和有毒易燃的空器设备或管路系统,作为安全保护装置。波纹管部位能有效的保护弹簧等零件腐蚀,提高产品使用寿命。



二、主要零件材料:

NO.
零件名称
WA42Y-C型材料
WA42Y-P型材料
WA42Y-R型材料
1
阀体
WCB
ZG1Cr18Ni8Ti,304
CF8M
2
阀座
2Cr13
1Cr18Ni8Ti
316
3
调节圈
2Cr13
1Cr18Ni8Ti
0Cr18Ni12Mo2Ti
4
阀瓣
2Cr13
1Cr18Ni8Ti
316
5
反冲盘
2Cr13
1Cr18Ni8Ti
316
6
波纹管
304
304
316
7
导向套
2Cr13
1Cr18Ni8Ti
0Cr18Ni12Mo2Ti
8
阀盖
ZG230-450
ZG230-450
ZG230-450
9
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料

三、WA42Y波纹管安全阀主要外形尺寸:

型号
公称通径
do
D
K
g
g1
b
f
f1
Z-?d
DN'
D1
K1
g3
g2
b1
f'
f1'
Z1-?d1
L
L1
≈H

WA42Y-16
WA42Y-16P
WA42Y-16R

25
16
115
85
/
65
16
2
/
4-14
32
140
100
/
78
18
2
/
4-18
110
95
378
32
20
140
100
/
78
18
2
/
4-18
40
150
110
/
85
18
3
/
4-18
115
100
378
40
25
150
110
/
85
18
3
/
4-18
50
165
125
/
100
18
3
/
4-18
120
110
406
50
32
165
125
/
100
20
3
/
4-18
65
185
145
/
120
20
3
/
4-18
135
120
450
65
40
185
145
/
120
20
3
/
4-18
80
200
160
/
135
20
3
/
8-18
160
140
520
80
50
200
160
/
135
20
3
/
8-18
100
220
180
/
155
22
3
/
8-18
170
135
525
100
65
220
180
/
155
22
3
/
8-18
125
250
210
/
185
22
3
/
8-18
195
175
690
125
80
250
210
/
185
22
3
/
8-18
150
285
240
/
210
24
3
/
8-23
210
190
857
150
100
285
240
/
210
24
3
/
8-23
175
310
270
/
240
26
3
/
8-23
255
230
838
200
125
340
295
/
265
26
3
/
12-23
250
405
355
/
320
30
3
/
12-26
300
260
992
WA42Y-25
WA42Y-25P
WA42Y-25R
25
16
115
85
/
65
16
2
/
4-14
32
140
100
/
78
18
2
/
4-18
110
95
378
32
20
140
100
/
78
18
2
/
4-18
40
150
110
/
85
18
3
/
4-18
115
100
378
40
25
150
110
/
85
18
3
/
4-18
50
165
125
/
100
20
3
/
4-18
120
110
406
50
32
165
125
/
100
20
3
/
4-18
65
185
145
/
120
20
3
/
4-18
135
120
450
65
40
185
145
/
120
22
3
/
8-18
80
200
160
/
135
20
3
/
8-18
160
140
520
80
50
200
160
/
135
22
3
/
8-18
100
220
180
/
155
22
3
/
8-18
170
135
525
100
65
230
190
/
160
24
3
/
8-23
125
250
210
/
185
22
3
/
8-18
195
175
690
125
80
270
220
/
188
28
3
/
8-26
150
285
240
/
210
24
3
/
8-23
210
190
780
150
100
300
250
/
218
30
3
/
8-26
175
310
270
/
240
26
3
/
8-23
255
230
838
200
125
360
310
/
278
34
3
/
12-26
250
405
355
/
320
30
3
/
12-26
300
260
992
WA42Y-40
WA42Y-40P
WA42Y-40R
25
16
115
85
58
65
16
2
4
4-14
32
140
100
/
78
18
2
/
4-18
110
95
378
32
20
140
100
66
78
18
2
4
4-18
40
150
110
/
85
18
3
/
4-18
115
100
378
40
25
150
110
76
85
18
3
4
4-18
50
165
125
/
100
20
3
/
4-18
120
110
406
50
32
165
125
88
100
20
3
4
4-18
65
185
145
/
120
20
3
/
4-18
135
120
450
65
40
185
145
110
120
22
3
4
8-18
80
200
160
/
135
20
3
/
8-18
160
140
520
80
60
200
160
121
135
24
3
4
8-18
100
220
180
/
155
22
3
/
8-18
170
135
525
100
65
235
190
150
160
24
3
4.5
8-23
125
250
210
/
185
22
3
/
8-18
195
175
690
125
80
270
220
188
176
28
3
4.5
8-26
150
285
240
/
210
24
3
/
8-23
210
190
857
150
100
300
250
204
218
30
3
4.5
8-26
175
310
270
/
240
26
3
/
8-23
255
230
838
200
125
375
320
260
282
38
3
4.5
12-30
250
405
355
/
320
30
3
/
12-26
300
260
992
WA42Y-64
WA42Y-64P
WA42Y-64R
25
16
140
100
58
78
22
2
4
4-18
32
140
100
66
78
18
2
4
4-18
110
100
277
32
20
155
110
66
82
24
2
4
4-23
40
150
110
76
85
18
3
4
4-18
130
110
289
40
25
170
125
76
95
24
3
4
4-23
50
165
125
88
100
20
3
4
4-18
130
120
319
50
32
180
135
88
105
26
3
4
4-23
65
185
145
110
120
22
3
4
8-18
135
130
389
65
40
205
160
110
130
28
3
4
8-23
80
200
160
121
135
22
3
4
8-18
175
160
493
80
50
215
170
121
140
30
3
4
8-23
100
235
190
150
160
24
3
4.5
8-23
175
160
483
100
65
250
200
150
168
32
3
4.5
8-26
125
270
220
176
188
28
3
4.5
8-25
195
195
613
150
100
345
280
204
240
38
3
4.5
8-34
200
375
320
260
282
38
3
4.5
12-30
280
265
894
WA42Y-100
WA42Y-100P
WA42Y-100R
25
16
140
100
58
78
24
3
4
4-18
32
140
100
66
78
18
2
4
4-18
110
100
277
32
20
155
110
66
82
24
2
4
4-23
40
150
110
76
85
18
3
4
4-18
130
110
289
40
25
170
125
76
95
26
2
4
4-23
50
165
125
88
100
20
3
4
4-18
130
120
319
50
32
195
145
88
112
28
3
4
4-26
65
185
145
110
120
22
3
4
8-18
135
130
389
65
32
220
170
110
138
32
3
4
8-26
80
200
160
121
135
22
3
4
8-18
175
160
493
80
40
230
180
121
148
34
3
4
8-26
100
235
190
150
160
24
3
4.5
8-23
175
160
483
100
50
265
210
150
172
38
3
4.5
8-30
125
270
220
176
188
28
3
4.5
8-25
195
195
613
150
80
355
290
204
250
46
3
4.5
12-34
200
375
320
260
282
38
3
4.5
12-30
280
265
894

订货须知:

一、①WA42Y波纹管安全阀产品名称与型号②WA42Y波纹管安全阀口径③WA42Y波纹管安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的WA42Y波纹管安全阀型号,请按WA42Y波纹管安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
