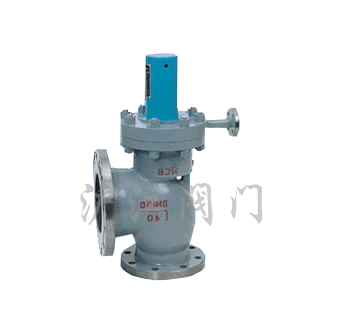

A49Y高温高压主安全阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473



尺寸图


一、产品[主A49Y-100、100V高温高压主安全阀]的详细资料:

产品型号:A49Y-100、100V

产品名称:高温高压主安全阀

产品特点:本阀门应与冲量安全阀配套使用,A49Y-100型适用于工作温度≤450℃,A49Y-100V型适用于工作温度≤540℃的电站锅炉上,当锅炉内蒸汽压力超过允许值时由冲量安全阀的开启压力信号使主安全阀开启,继而全量排放;当压力降低到规定值时,主安全阀自动关闭,保证设备安全运行。该产品种类较多,订购前应先梳对确认。



二、安装说明:

1、阀门必须垂直安装在设备的最高位置。
2、主安全阀紧固在支座上,支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架,排汽管重量不得加在主安全阀上,主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的最低点应考虑疏水,以免排汽时产生水击。

三、A49Y高温高压主安全阀主要外形及连接尺寸:

型号
公称通径
连接尺寸
L
L1
L2
H
D
D1
D2
b
z-d
DN''
D''
D1''
D2''
b''
z''-d''
A49H-4
150
220
230
240
486
300
250
204
30
8-25
200
360
310
278
34
12-25
A49H-4
200
270
295
330
615
375
320
260
38
12-30
300
485
430
390
40
16-30
A49H-4
250
300
350
370
646
445
385
313
42
12-34
350
550
490
450
44
16-34

订货须知:

一、①A49Y高温高压主安全阀产品名称与型号②A49Y高温高压主安全阀口径③A49Y高温高压主安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的A49Y高温高压主安全阀型号,请按A49Y高温高压主安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
