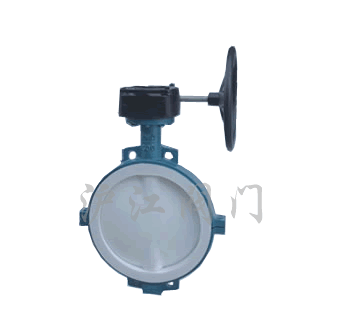

衬氟蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[衬氟蝶阀]的详细资料:

产品型号:D371FS

产品名称:衬氟蝶阀

产品特点:蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因些启闭力矩较小。

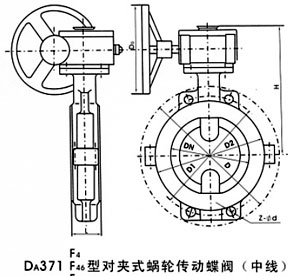

尺寸图

二、主要连接尺寸及重量

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN0.6(MPa)
40
11/2
33
130
100
80
3
16
4-φ14
160
140
2.5
50
2
43
140
110
90
3
16
4-φ14
200
200
3.5
65
21/2
46
160
130
110
3
16
4-φ14
250
250
4.5
80
3
46
182
150
125
3
18
4-φ18
250
250
6
100
4
52
205
170
145
3
18
4-φ18
300
185
7.5
125
5
56
235
200
175
3
20
8-φ18
300
203
11
150
6
56
260
225
200
3
20
8-φ18
200
225
16
200
8
60
315
280
255
3
22
8-φ18
200
275
48
250
10
68
370
335
310
3
24
12-φ18
240
315
60
300
12
78
435
395
362
4
24
12-φ23
240
348
75
350
14
78
485
445
412
4
26
12-φ23
280
415
82
400
16
102
535
495
462
4
28
16-φ23
280
460
123
450
18
114
590
550
518
4
28
16-φ23
320
500
150
500
20
127
640
600
568
4
30
16-φ23
320
530
180
600
24
154
755
705
670
5
30
20-φ25
360
610
225
700
28
165
860
810
775
5
32
24-φ25
360
675
315
800
32
190
975
920
880
5
34
24-φ30
360
805
385
900
36
203
1075
1020
980
5
36
24-φ30
380
995
420
1000
40
216
1175
1120
1080
5
36
28-φ30
400
1170
620
1200
48
254
1400
1340
1295
5
40
32-φ40
400
1295
788
公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN1.0(MPa)
40
11/2
33
145
110
85
3
18
4-φ18
160
140
3
50
2
43
160
125
100
3
20
4-φ18
200
200
4
65
21/2
46
180
145
120
3
20
4-φ18
250
250
6
80
3
46
195
160
135
3
22
4-φ18
250
250
8
100
4
52
215
180
155
3
22
8-φ18
300
185
12
125
5
56
245
210
185
3
24
8-φ18
300
203
18
150
6
56
280
240
210
3
24
8-φ23
200
225
28
200
8
60
335
295
265
3
26
8-φ23
200
275
56
250
10
68
390
350
320
3
28
12-φ23
240
315
72
300
12
78
440
400
368
4
28
12-φ23
240
348
88
350
14
78
500
460
428
4
30
16-φ23
280
415
170
400
16
102
565
515
482
4
32
16-φ25
280
460
145
450
18
114
615
565
532
4
32
20-φ25
320
500
165
500
20
127
670
620
585
4
34
20-φ30
320
530
195
600
24
154
780
725
685
5
36
20-φ30
360
610
268
700
28
165
895
840
800
5
40
24-φ30
360
675
320
800
32
190
1010
950
905
5
44
24-φ30
360
805
395
900
36
203
1110
1050
1005
5
46
28-φ34
380
995
450
1000
40
216
1220
1160
1115
5
50
28-φ34
400
1170
680
1200
48
254
1450
1380
1325
5
56
32-φ41
400
1295
825
公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN1.6(MPa)
40
11/2
33
145
110
85
3
18
4-φ18
200
145
4
50
2
43
160
125
100
3
20
4-φ18
200
150
5
65
21/2
46
180
145
120
3
20
4-φ18
250
160
7
80
3
46
195
160
135
3
22
8-φ18
250
170
10
100
4
52
215
180
155
3
24
8-φ18
300
185
14
125
5
56
245
210
185
3
26
8-φ18
300
210
22
150
6
56
280
240
210
3
28
8-φ23
200
230
32
200
8
60
335
295
265
3
30
12-φ23
240
285
66
250
10
68
405
355
320
3
32
12-φ25
240
325
80
300
12
78
460
410
375
4
34
12-φ25
280
360
94
350
14
78
520
470
435
4
38
16-φ25
280
430
125
400
16
102
580
525
485
4
40
16-φ30
320
475
150
450
18
114
640
585
545
4
44
20-φ30
320
525
172
500
20
127
705
650
608
4
46
20-φ34
320
565
225
600
24
154
840
770
718
5
54
24-φ41
360
620
290
700
28
165
910
840
788
5
54
24-φ41
360
686
268
800
32
190
1020
950
898
5
54
24-φ41
380
815
425
900
36
203
1120
1050
998
5
54
28-φ41
400
1010
495
1000
40
216
1255
1170
1110
5
60
28-φ48
400
1185
710

三、设计规范遵循GB 12238,API 609,MSS SP-67,MSS-68标准:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

四、驱动方式 手动、蜗轮手动、气动、电动:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

手动

DA71F(半衬)

蜗轮运动

DA71F(半衬)

DA71F3(全衬里)

DA71F3(全衬里)

DA71F4(全衬里)

DA71F4(全衬里)

DA71F46(全衬里)

DA71F46(全衬里)

电动

DA671F(半衬)

电动

DA671F(半衬)

DA671F3(全衬里)

DA671F3(全衬里)

DA671F4(全衬里)

DA671F4(全衬里)

DA671F46(全衬里)

DA671F46(全衬里)

1、DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体;
2、DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配;
3、DA71F半衬里型阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
对夹连接蝶阀(中线)设计与制造符合中草药国家标准
基本结构形式(*蝶板轴与阀体/闪阀座中心重合)

五、主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

上、下阀体、阀盖

HT250

WCB

Cf8

CF8M

CF3

CF3M

2

蝶板

WCB

35(锻)

Cf8

CF8M

CF3

CF3M

3

蝶板轴

1Cr13

2Cr13

1Cr18Ni19

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

4

衬里层/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)

5

O型圈

FPM(氟橡胶)

FPM(氟橡胶)

6

张性条(垫)

SI(硅橡胶)

SI(硅橡胶)

7

调节定位座

0Cr18NI9

0Cr18NI9

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

8

螺栓

35

35

1Cr18Ni19

1Cr17Ni2

1CR18NI9TI

1Cr18Ni9Ti

9

螺母

45

45

0Cr18NI19

0Cr18NI9

0Cr18NI19

0Cr18NI9

10

手柄

ZL01(铸造铝合金)

订货须知:
一、①衬氟蝶阀产品名称与型号②衬氟蝶阀口径③衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟蝶阀型号,请按衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
