隔膜阀
一、产品[隔膜阀]概述：

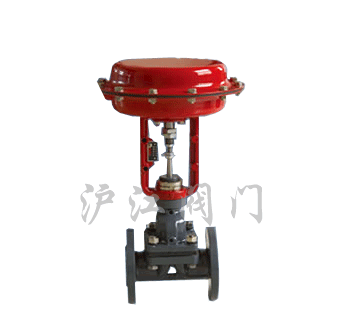

ZXT ZSQT气动薄膜、活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，特别适合于要求耐腐蚀、剧毒场合。
本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围由20~200mm，适用温度范围在150℃以内，泄漏量为零。
二、产品特点：
ZXT型采用多弹簧执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
主要零件材料： 阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
三、零件材料：
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10~+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10~+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10~+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10~+105 |
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10~+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
|
搪瓷 |
-10~+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10~+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
四、隔膜材质及适用范围：
|
隔膜材质 |
使用温度（℃） |
适用介质 |
|
丁荃胶（B级） |
-40~+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
|
天然胶（Q级） |
-50~+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
|
聚四氟乙烯 |
-10~+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
五、隔膜阀主要技术参数：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 | |
|
额定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 | |
|
膜片有效面积Ae(cm 2 ) |
280 |
400 |
600 |
1000 | ||||||||
|
活塞直径(mm) |
100 |
125 |
160 |
250 | ||||||||
|
公称压力PN(MPa) |
0.6 1.0 | |||||||||||
|
固有流量特性 |
近似等百分 | |||||||||||
|
工作温度（℃） |
≤150 | |||||||||||
|
信号范围Pr(KPa) |
20~100、40~200、400~600 | |||||||||||
|
允许泄漏量 |
在允许压差范围内泄漏量为零 | |||||||||||
表中所列执行机构为标准配置，可根据工艺要求选配。
六、安装事项：
法兰标准：铸铁法兰按GB4216-84
铸钢法兰按GB9113-88
法兰密封面型式：凸面
执行机构气信号接头：内螺纹M16×1.5
结构长度：GB12221-89
阀体法兰端面距及法兰标准也可按用户指定标准制造 如：ANSI、JIS、DIN等标准
订货须知：
一、①隔膜阀产品名称与型号②隔膜阀口径③隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的隔膜阀型号，请按隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
