首页 > 产品系列 > 旋塞阀 > 压力表三通旋塞阀

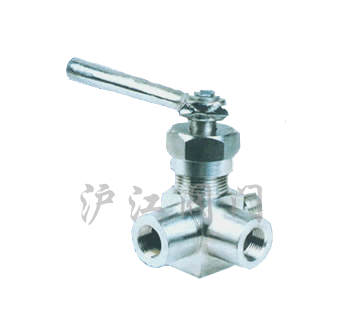

压力表三通旋塞阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

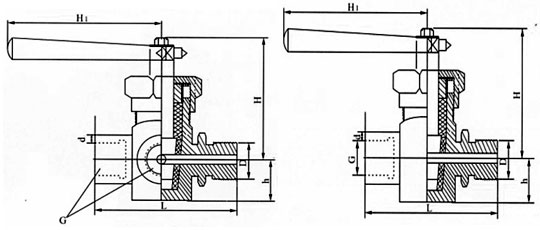

尺寸图


一、产品[旋塞阀]的详细资料:

产品名称:压力表旋塞阀

产品特点:X14H-4.0(C、P)T、X13H -4.0(C、P)T压力表旋塞阀,T压力表旋塞阀



二、主要性能规范:

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作温度(℃)

适用介质

壳体(水)

密封(水)

X14H-4.0C
X13H-4.0C

1.6~6.4

2.0~7.0

1.6~6.4

≤150

水、蒸汽、油品等

X14H-4.0T
X13H-4.0T

1.6~6.4

2.0~7.0

1.6~6.4

X14H-4.0P
X13H-4.0P

1.6~6.4

2.0~7.0

1.6~6.4

硝酸类

三、压力表三通旋塞阀主要尺寸:

型号

尺寸(mm)

D

L

G

d

h

H

H1

X14H-4.0C
X13H-4.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-4.0T
X13H-4.0T

X14H-4.0P
X13H-4.0P

四、主要零件材料:

零件名称

阀体

塞子

填料压盖

填料

X14H-4.0C
X13H-4.0C

铸钢

铸钢

铸钢

石墨

X14H-4.0T
X13H-4.0T

铸铜

铸铜

铸铜

X14H-4.0P
X13H-4.0P

不锈钢

不锈钢

不锈钢

X14H-4.0(C、P)T、X13H -4.0(C、P)T压力表旋塞阀,T压力表旋塞阀,旋塞阀

订货须知:
一、①压力表三通旋塞阀产品名称与型号②压力表三通旋塞阀口径③压力表三通旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的压力表三通旋塞阀型号,请按压力表三通旋塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
