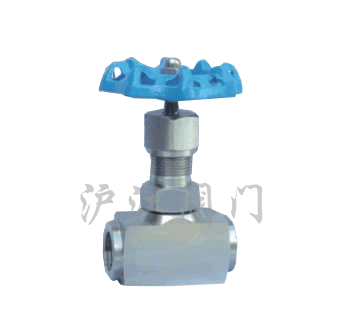

J13W高压内螺纹针型阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[针型阀]的详细资料:

产品型号:J13W-1.6(42)P型

产品名称:针型阀

二、主要零件材料:

零件名称
Part name

阀杆,阀盖
Stem,Bonnet

阀杆,阀瓣
Stem,disc

填料
Packing

J13W-16P

铬镍不锈钢
Cr. Ni Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

聚四氟乙稀,柔性石墨 PTFE,Soft graphite

J13W-160、J13W-40

优质碳钢
High grade carbon steel

铬不锈钢
Cr, Stainless steel

三、主要性能规范:

型号
Type

公称压力PN Mpa

试验压力PS (Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封(液)Seal

密封(气)Seal

J13W-16

1.6

2.4

1.76

0.6

1.6

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc.

J13W-40P

4.0

6.0

4.4

0.6

4.0

J13W-160

16.0

24.0

17.6

0.6

16.0

C≤425 OC

J13W-320P

32.0

48.0

35.2

0.6

32.0

四、J13W高压内螺纹针型阀主要外形及连接尺寸:

公称直径DN(mm)

管螺纹G Screw thread

尺寸 Dimension

重量(kg)Weight

Do

L

H

H1

d

6

1/4

60

55

90

100

4

0.63

10

3/8

60

60

92

102

5

0.65

15

1/2

65

65

97

107

6

0.8

20

3/4

8

80

109

121

8

1.07

25

1

100

90

122

132

10

1.8

32

11/4

140

128

180

191

15

5.0

40

11/2

160

148

200

215

18

7.2

订货须知:

一、①J13W高压内螺纹针型阀产品名称与型号②J13W高压内螺纹针型阀口径③J13W高压内螺纹针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J13W高压内螺纹针型阀型号,请按J13W高压内螺纹针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
