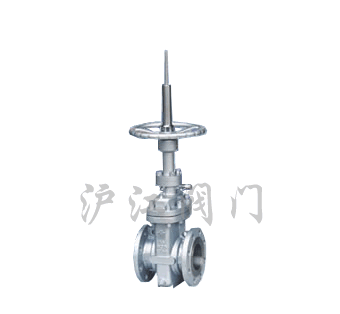

平板闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

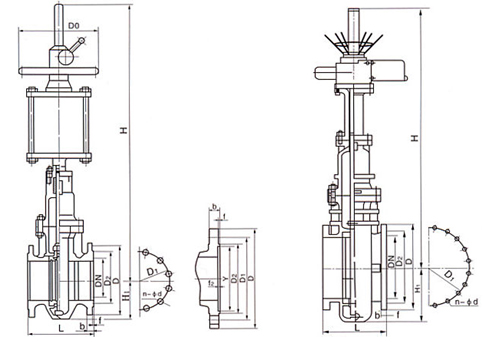

尺寸图


一、产品[平板闸阀]的详细资料:

产品名称:平板闸阀

尺寸图

二、执行标准:

设计规范

结构长度

连接法兰

试验与检验

压力-温度

产品标识

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI-16.5

API6D

ANSI B16.34

MSS SP-25

三、产口性能规范:

设计等级

常温下试验压力(MPa)

适用温度℃

适用介质

壳体

左密封

左密封

低压密封

“G”型

“D”型

普通型

“抗硫”型

“基本”型

公称压力PN(MPa)

1.6

2.4

1.76

1.76

0.6

-29~50

-45~21

-2~121

H2S和CO2总含量大于500mg/m2的介质

石油天然气、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅级Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6

四、主要零部件材料:

阀门/阀盖

WCB

WC6

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

阀杆

2Cr13

2Cr13

A182-A6a

A182-A316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨/Flexible Graphite

聚四氟乙烯/PTFE+FPM

垫片

-

螺栓

35

35CrMo

A193-B7M

A193-B8

适用介质

水、油口、蒸汽

蒸汽、油品

丙烷、乙烯

硝酸类



五、平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa:

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025

-

5

66

5250

595

28-Φ54

1000

811

1305

1210

1140

-

5

68

5870

660

28-Φ48

六、无导流孔平板闸阀PN4.0MPa-10.0MPa:

4.0MPa

DN

L

D

D1

D2

Y

Do

f

f2

b

H

H1

n-Φd

凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40

50

250

160

125

100

88

250

3

4

20

584

80

4-Φ18

65

280

180

145

120

110

250

3

4

22

634

95

8-Φ18

80

310

195

160

135

121

250

3

4

22

679

102

8-Φ18

100

350

230

190

160

150

300

3

4.5

24

863

115

8-Φ23

125

400

270

220

188

176

350

3

4.5

28

940

133

8-Φ25

150

450

300

250

218

204

350

3

4.5

30

1040

152

8-Φ25

200

550

375

320

282

260

350

3

4.5

38

1282

188

12-Φ30

250

650

445

385

345

313

400

3

4.5

42

1495

223

12-Φ34

300

750

415

450

408

364

450

4

4.5

46

1701

250

16-Φ34

350

850

470

510

465

422

500

4

5

52

1880

280

16-Φ34

400

950

655

585

535

474

305

4

5

58

2200

310

20-Φ41

450

1050

680

610

560

524

305

4

5

60

2480

335

20-Φ41

500

1150

755

670

612

576

305

4

5

62

2890

380

20-Φ48

600

1350

890

795

730

678

305

5

6

62

2480

450

20-Φ54

700

1450

995

900

835

768

305

5

6

68

3985

500

24-Φ54

800

1650

1135

1030

960

876

305

5

6

76

4750

570

24-Φ58

6.4MPa

50

250

175

135

105

88

250

3

4

26

584

90

4-Φ23

凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64

65

280

200

160

130

110

250

3

4

28

634

105

8-Φ23

80

310

210

170

140

121

250

3

4

30

679

110

8-Φ23

100

350

250

200

168

150

300

3

4.5

32

763

130

8-Φ25

125

400

295

202

176

350

3

4.5

36

970

150

8-Φ30

-

150

450

340

280

240

204

350

3

4.5

38

1038

175

8-Φ34

200

500

405

345

300

260

350

3

4.5

44

1282

210

12-Φ34

250

650

470

400

352

313

400

3

4.5

48

1495

240

12-Φ41

300

750

530

460

412

364

450

4

4.5

54

1965

270

16-Φ41

350

850

595

525

475

422

500

4

5

60

2185

300

16-Φ41

400

950

670

585

525

474

305

4

5

66

2573

335

16-Φ48

450

1050

715

630

570

524

305

4

5

68

2800

360

20-Φ48

500

1150

800

705

640

576

305

4

5

70

3280

405

20-Φ54

600

1350

930

820

750

678

305

5

6

76

380

470

20-Φ58

10.0MPa

50

250

195

145

112

88

250

3

4

28

590

100

4-Φ25

凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100

65

280

220

170

138

110

250

3

4

32

640

115

8-Φ25

80

310

230

180

148

121

250

3

4

34

680

120

8-Φ25

100

350

265

210

172

150

300

3

4.5

38

870

135

8-Φ30

125

400

310

250

210

176

350

3

4.5

42

980

155

8-Φ34

150

450

350

290

250

204

350

3

4.5

46

1100

180

12-Φ34

200

550

430

360

312

260

350

3

4.5

454

1315

220

12-Φ41

250

650

500

430

382

313

400

3

4.5

60

1605

255

12-Φ41

300

75

585

500

442

364

450

4

4.5

70

1925

295

16-Φ48

350

850

665

560

408

422

500

4

5

76

2280

335

16-Φ54

400

950

715

620

558

474

305

4

5

80

2580

360

16-Φ54

七、有导流孔平板闸阀PN1.6MPa-10.0MPa

尺寸图

订货须知:

一、①平板闸阀产品名称与型号②平板闸阀口径③平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的平板闸阀型号,请按平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
