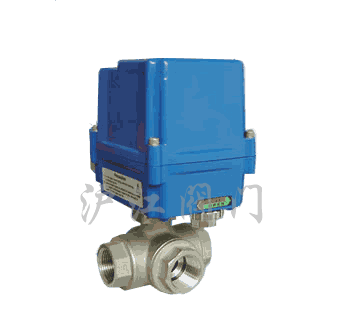

电动三通调节球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




一、结构特点和应用范围
ZAJQ型智能电动球阀是由台湾UM和LKR系列智能式执行机构和三通球阀L型及T型组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

二、控制模块主要技术指标
      控制精度:0.1%~3.1%可调。
      接受控制信号:0~10mA.DC、 4~20mA.DC或1~5V.DC
      按键选择:1、输入信号中断时:“中断”模态(开、停、关)2、正逆动作选择3、控制精度选择。
      电动装置全开、全闭位置自动定位标定,方便准确。
      按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。
      输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。
三、执行机构
类型:可选PSQ、3810R、YMR角行程执行机构。防爆型选3810系列。
技术参数和性能:请参阅公司对应的执行机构和阀门定位器的说明书。

四、电动三通不锈钢球阀L型主要尺寸、单位mm:

规格

d

L

H

D1

B

W1

W2

h

重量(Kg)

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450
